Room template
Undersökningsrum - tilluftsdon




Room Template
Undersökningsrum - tilluftsdon

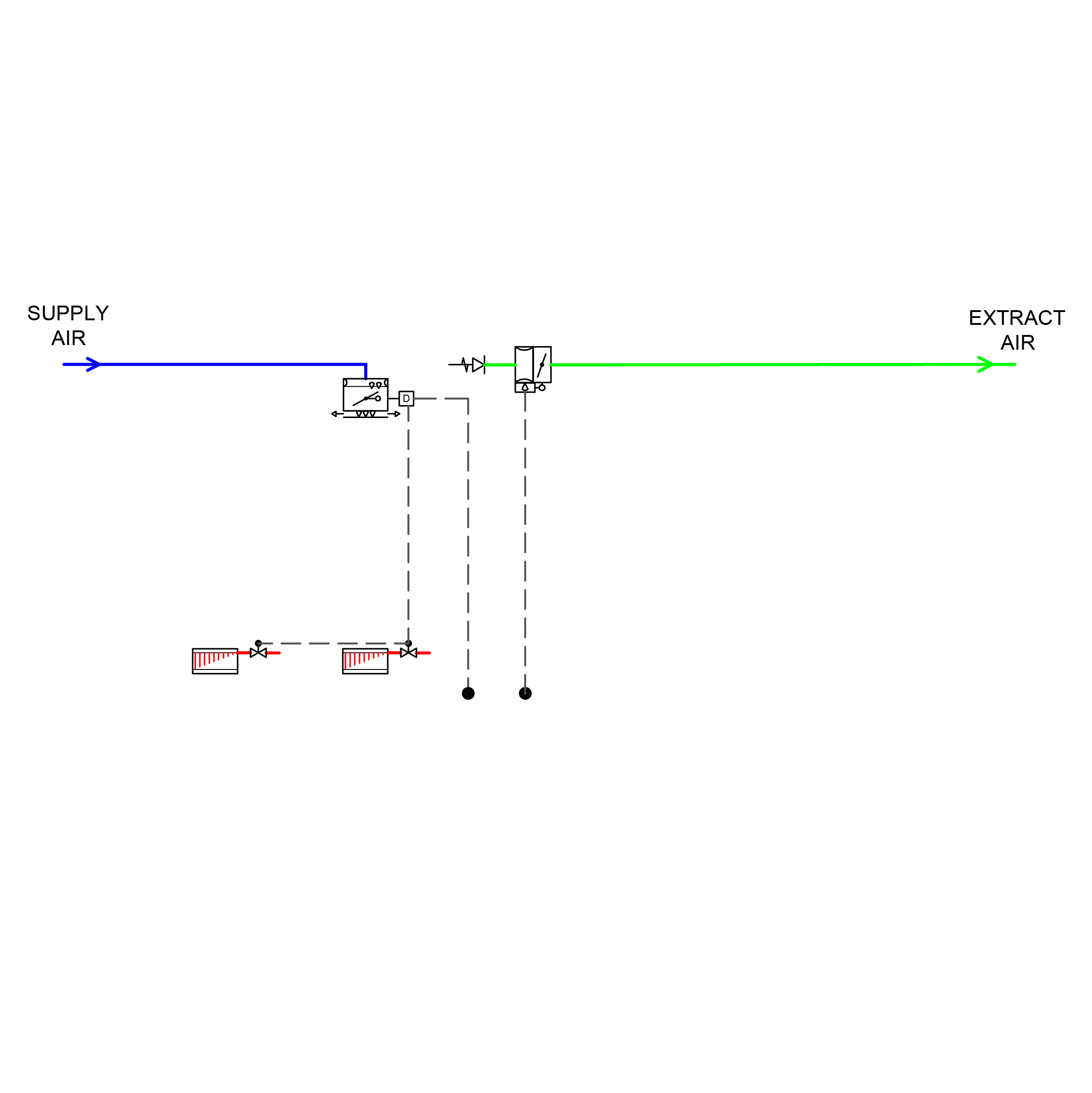

Det aktiva tilluftsdonet styr enligt behov i lokalen, för att skapa optimal komfort till minimal energianvändning. Vanligtvis används undertempererad luft vilket medger lägre luftflöden som reducerar behovet av el till fläktar. Tilluftsdonet kan även arbeta med övertempererad luft, men då måste tilluftstemperaturen anpassas för olika delar av fastigheten.
Tilluftsdonets konstruktion gör att det kan strypa bort höga tryck utan ljudproblem, vilket gör att det också lämpar sig för renoveringsprojekt där befintliga kanaler kan användas.
Tilluftsdonet har inbyggda givare för bl.a. närvaro, temperatur och flöde, samt kan bestyckas med fler givare för ytterligare funktionalitet. Eftersom givarna inte sitter på vägg blir flexibiliteten hög vid ombyggnad och man undviker eventuella skador eller åverkan på givarna.
Det aktiva tilluftsdonet styr inneklimatet baserat på bl.a. närvaro och temperatur. Tre olika utgångspunkter för flöden ställs in: min-, närvaro- och maxflöde.
Vid frånvaro styr tilluftsdonet till minflöde, för att undvika utkylning. Vid närvaro styr tilluftsdonet till närvaroflöde, för att säkerställa hygienflöde. Vid stigande rumstemperatur (eller ev. koldioxidhalt) styr tilluftsdonet succesivt upp till maxflöde, för att bibehålla komforten m.a.p. på rumstemperatur (och ev. koldioxidhalt). Vid sjunkande rumstemperatur styrs radiatorerna i sekvens via ventilställdonen, för att undvika samtidig kyl- och värmning. Ventilställdonen kan även aktiveras för kallrasskydd.
Ekonomiläget gör att efter en inställd frånvarotid tillåts en högre och/eller lägre rumstemperatur. Vid närvaro avbryts ekonomiläget automatiskt.

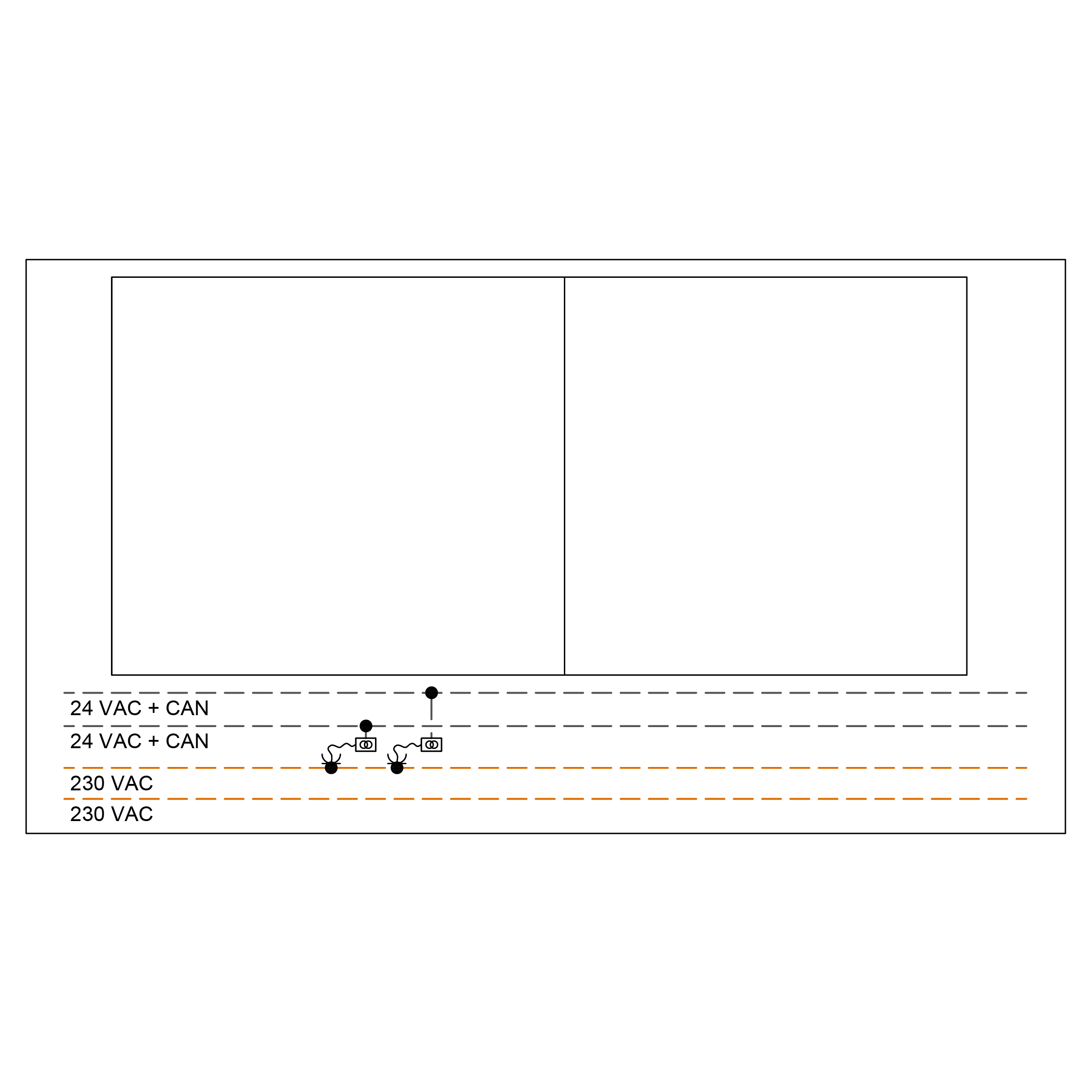

Frånluftsbalanseringen sker via ett frånluftsspjäll som balanserar tilluftflödet. Tillufts- och frånluftsflödena kommuniceras digitalt via spänningsmatnings- och kommunikationsslingan.
FUNKTIONSBESKRIVNING
Temperatur-och koldioxidreglering via aktiva tilluftsdon
Rumstemperatur, kanaltemperatur, koldioxidhalt, tilluftsflöde och närvaro mäts av tilluftsdon som reglerar luftmängd mellan inställt min- och maxflöde för reglering av rumstemperatur och koldioxidhalt.
Då närvaro detekteras höjs minflöde till närvaroflöde oavsett rumstemperatur eller koldioxidhalt. Temperatur- och koldioxidgivare har högre prioritet än närvarogivare, d.v.s. att vid för hög värmelast / koldioxidhalt öppnas tilluftsdon trots att ingen närvaro registreras i rummet.
Tilluftsdon styr, via inställbara P-band, ventilställdon på radiator i sekvens med kyla för konstanthållning av rumstemperatur. Tilluftsdon mäter luftkvalitén i form av koldioxidhalten i luften, och reglerar, via ett inställbart P-band, tilluften i enlighet med värdet och inställt börvärde.
Flödesbalansering
Tar emot flödessignaler ifrån extern källa och sätter börvärde därefter, med hänsyn till offset för eventuella fasta flöden som skall hållas. Givare mäter flödet och reglerar spjällmotor så att balans uppnås.

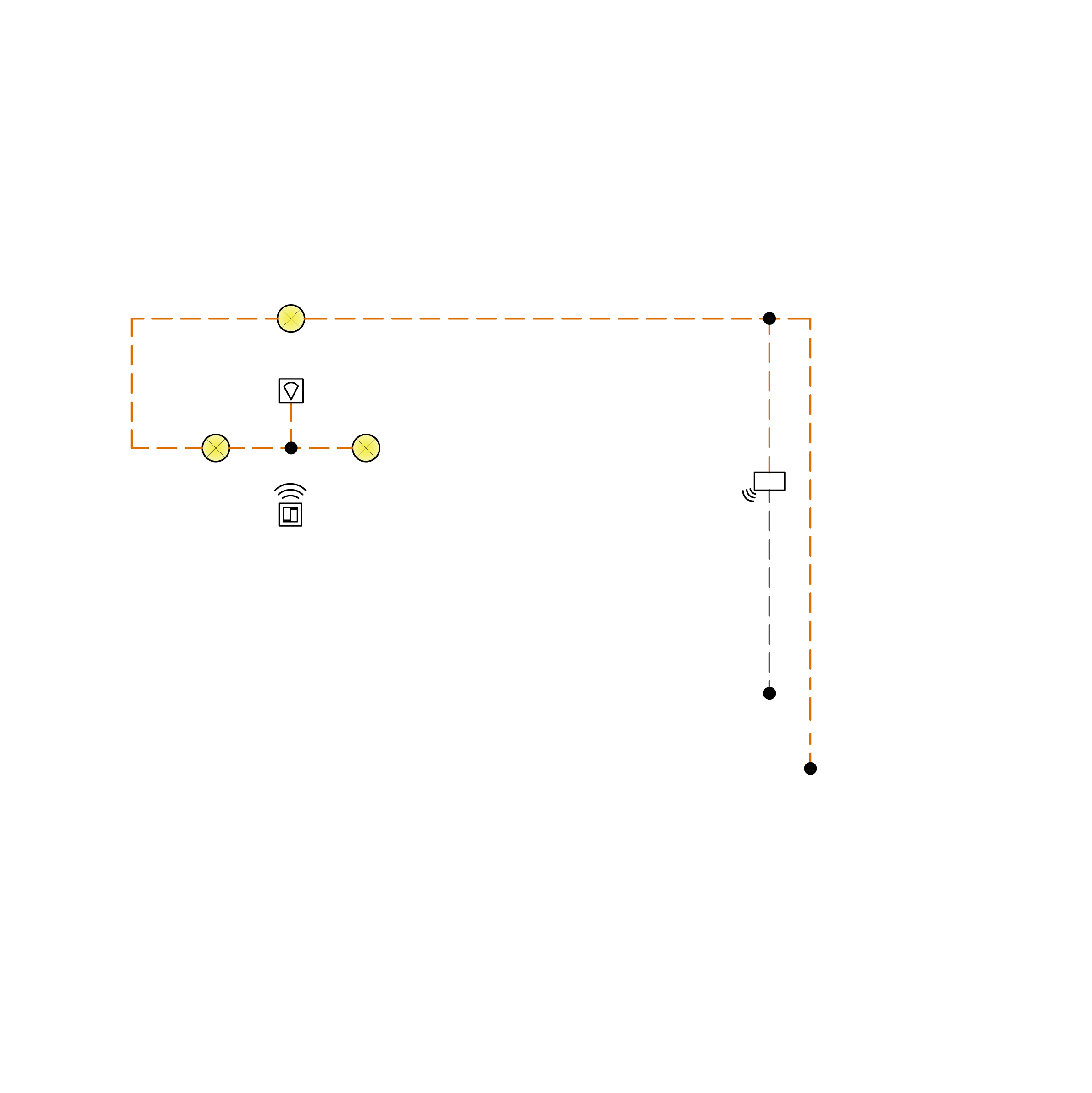

Armaturerna och ljussensorn är anslutna via DALI-buss till styrenheten i korridoren. Den batterilösa tryckknappen är trådlöst (även trådad kan användas) ansluten till styrenheten. Styrenheten i korridoren styr armaturerna baserat på bl.a. närvaro, ljusnivå och tryckknapp.
Kort tryckning tänder belysningen som via ljussensor styr till inställd ljusnivå. Kort tryckning släcker belysningen. Lång tryckning styr ljusnivån upp eller ned. Vid frånvaro (via tilluftsdonets närvarogivare) släcks belysningen. Belysningen kan även styras via passerkontrollsystem så att det släcks vid lås- och larmning.
FUNKTIONSBESKRIVNING
Allmänt
Närvaroindikering sker via interna/externa närvarogivare i tilluftsdon/regleringar. Även DALI anslutna närvarogivare DCS används i ytor som saknar tilluftsdon/regleringar med egna närvarogivare – ex. förråd med överluft.
Inom rum används ”Närvarozon A”. ”Närvarozon B” används för att hålla korridorsbelysning tänd så länge det finns närvaro i övriga ytor/rum. Vanligt är också att korridorsbelysning tänds upp och släcks via motorlås i entrédörr.
Ljusreglering sker antingen via närvarotändning, trådad knapp eller trådlösa enocean knappar.

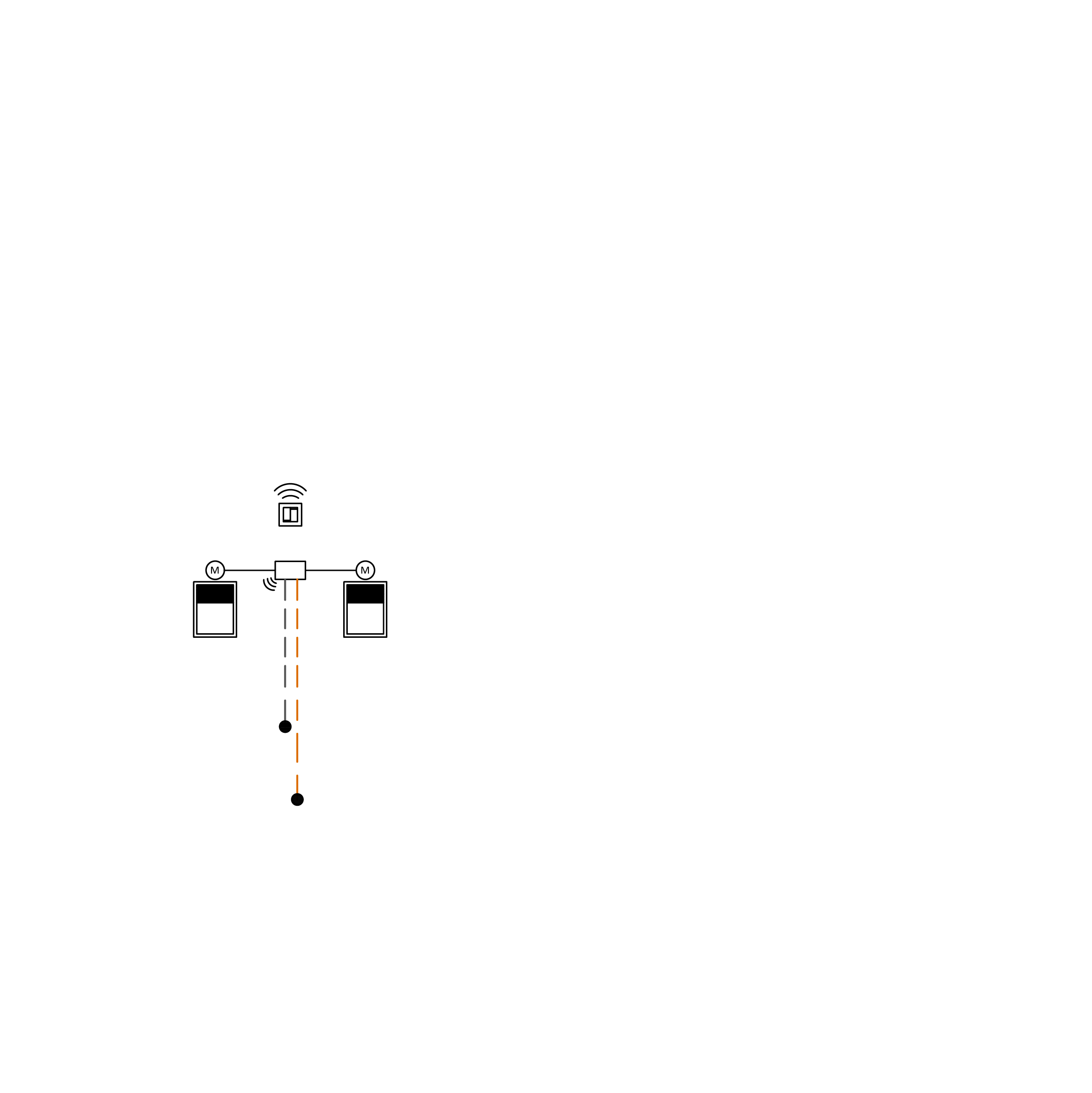

Motorerna till solavskärmningen är anslutna till styrenheten i lokalen. Den batterilösa tryckknappen är trådlöst (även trådad kan användas) ansluten till styrenheten. Systemmjukvaran LINDINSHADE styr, via styrenheten, motorerna baserat på bl.a. närvaro, solstyrka, rumstemperatur och utomhustemperatur. LINDINSHADE kan även skuggberäkna genom att hänsyn till bl.a. intilliggande byggnader och terräng.
Vid frånvaro (via tilluftsdonets närvarogivare), värmebehov (via tilluftsdonets temperaturgivare) och sol (via väderstationen) styrs solskyddet upp för att värma med solen. Vid frånvaro, värmebehov och låg utomhustemperatur styrs solskyddet ned för att förbättra fönstrets U-värde. Vid närvaro styrs solskyddet enligt inställda parametrar.
Tryckknappen överstyr solskyddet. Kort tryckning ställer solskyddet i resp. ändläge. Lång tryckning ställer solskyddet i valfri position.
FUNKTIONSBESKRIVNING
Allmänt
Konfigurationen av solavskärmningsstyrning har många inställningsalternativ vilka kan ändras efter förändrade behov i fastigheten. Alla villkor och beräkningar som behövs för att avgöra om ett solskydd skall vara uppe eller nere görs i programvarumodulen
SunShade som installeras på systemets server (Lindintell). Funktionen förutsätter att det i fastigheten finns uppsatt en väderstation som kan leverera de önskade mätvärdena.
Styrning solavskärmning
Varje styrbox för solavskärmning, SBM, styr en eller två motorer via reläutgångar individuellt.
Styrningen beror av förhållanden utomhus i form av solstyrka, temperatur och vindstyrka samt förhållanden inomhus som närvaro
och temperaturavvikelse från börvärde, samt en uppsättning inställningar. Varje solavskärmning kopplas till en solzon som består av en eller flera CAN-noder. Styrningen av avskärmningen utgår från behovet som avläses i zonen via närvaro- och temperaturgivare i tilluftsdon/regulatorer. Om närvaro är registrerad i zonen prioriteras komforten i fråga om ljus. Avskärmningen aktiveras vid solstyrka över inställd nivå, respektive avaktiveras vid solstyrka under inställd nivå. Om närvaro ej är registrerad, och det finns ett värmebehov i lokalen, kan lokalen värmas med hjälp av solljuset genom att fälla upp avskärmningen (om solstyrkan ligger över en viss nivå). Om det inte föreligger något värmebehov kommer modulen att fälla upp/ner avskärmningen baserat på solstyrka även vid frånvaro i rummet.
Överstyrning
Det finns möjlighet att tvångsstyra solavskärmningen manuellt via trådlösa tryckknappar alternativt qr-koder ifall automatiken tillåter det (ex. ifall solskyddet har gått ner automatiskt för att förhindra soluppvärmning kommer det inte gå att överstyra detta via tryckknapp).
Serviceläge
För att möjliggöra fönsterputsning är det möjligt att tvångsstyra solavskärmningen (upphissade solskydd). Indelning görs per fasad och plan. Serviceläget aktiveras via webgränssnitt Lindinspect.
Förregling
Vid för hård vind och/eller vid frysrisk kommer utvändig solavskärmning att hissas upp och förhindras att köra.
